基本介紹:
YH系列印花機是本公司生產的全自動印花設備，將為您帶來高產量和快速的投資回報。其主要特點有：裝配電腦微處理系統，精確的印花套色準度，電動印花頭和氣動轉盤升降系統，網框裝卸簡單快速，獨立的刮印回墨速度可自由調節，機架可安裝植絨印頭以及生動的觸摸屏操作界面。YH系列有4，6，8，10，12和14色可選，最大印色面積可達500×700毫米。所有型號都可以在T恤衫，衣袖，片材和紡織品袋等上進行印花作業。
詳細特征:
1、彩色觸摸屏操作界面
2、伺服驅動系統能提供高速運轉速度的同時，保證印刷的平穩，持久和長期使用壽命
3、快速氣動臺板更換功能
4、轉盤可順時針或逆時針旋轉
5、所有工位上的網距（網板到承印物表面的距離）可以同時精確調節
6、機架應按照需要可裝配烘箱，印刷頭和植絨印頭
7、手拍跳印開關可避免空臺板印刷
8、雙工位走向功能提升印刷質量
9、厚版印刷功能和自動換臺板功能可選
10、保修一年，終生維護

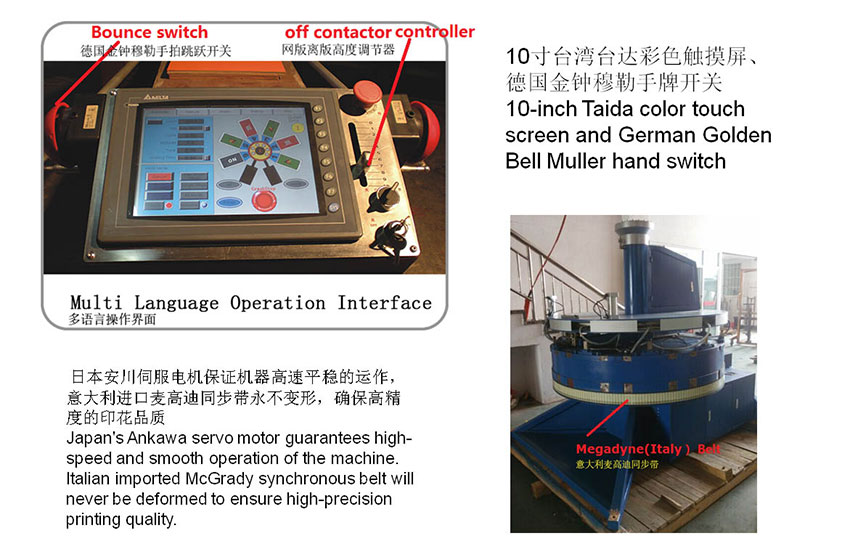

細節展示:
參數:
| 型號 | YH-104/8 | YH-156/10 | YH-158/12 |
| 印色/工位 | 4/8 | 4-6/10 | 4-10/12 |
| 最大印刷面積 | 500×700/mm/600×800/mm | ||
| 臺板大小 | 600×800/mm/700×900/mm | ||
| 網框大小 | 720×1050/mm/820×1150/mm | ||
| 最大空氣消耗 | 8P 24.71L/100mm (piston move) |
8P 24.71L/100mm (piston move) |
8P 30.44L/100mm (piston move) |
| 最大產量 | 900pcs/h | ||
| 功率 | 2.9Kw | 4.4Kw | 4.4Kw |
| 單個間歇式烘箱的功率 | 13.5Kw | ||
| 外形尺寸 | ∮4800×1650/mm | ∮5500×1850/mm | ∮5500×1850/mm |
| 重量 | 2300Kg | 3000Kg | 3300Kg |
| 型號 | YH-1510/14 | YH-2012/18 | YH-2016/18 |
| 印色/工位 | 4-12/14 | 4-12/16 | 4-16/18 |
| 最大印刷面積 | 500×700/mm /600×800/mm |
400×600/mm | |
| 臺板大小 | 600×800/mm /700×900/mm |
500×700/mm | |
| 網框大小 | 720×1050/mm /820×1150/mm |
620×950/mm | |
| 最大空氣消耗 | 8P 31.51L/100mm (piston move) |
8P 30.44L/100mm(piston move) | 8P 34.91L/100mm(piston move) |
| 最大產量 | 900pcs/h | ||
| 功率 | 4.4Kw | 5.5Kw | 5.5Kw |
| 單個間歇式烘箱的功率 | 13.5Kw | ||
| 外形尺寸 | ∮6000×1850/mm | ∮6400×1850/mm | ∮7000×2500/mm |
| 重量 | 3600Kg | 4300Kg | 5100Kg |
電器配置:
| 名稱 | YH品牌(Brand) |
| 觸摸屏 | 臺達(DELTA) （colorful 10 inch)） |
| 電源開關 | 臺灣明緯(MEAN WELL) |
| 伺服電機 | 安川(YASKAWA) |
| 變頻器 | 臺達(DELTA)(0.4KW/220V) |
| 手拍開關 | 金鐘穆勒(MOELLER)(A22-FAK) |
| 交流接觸器 | 正泰(CHNT) |
| 中間繼電器 | 歐姆龍（OMRON）(24VDC) |
| 接近開關 | 歐姆龍(OMRON) |
| 急停按鈕 | 德國施耐德(SCHNEIDER)(BE102C) |
| 帶鎖開關 | 施耐德(SCHNEIDER)(BE101C) |
| 旋鈕開關 | 施耐德(SCHNEIDER)(BE101C) |
| 空氣壓力表 | 日本SMC |
| 特制主氣缸 | 優力克（UNIQUC）(Bidirectional cylinder) |
| 消聲器 | 寧波億日（EASUN） |
| 二通膜片閥 | 臺灣紐曼（PNEUMAN） |
| 二位三通電磁閥 | 臺灣金器（Mindman） |
| 同步帶 | Megadyne(Italy) |

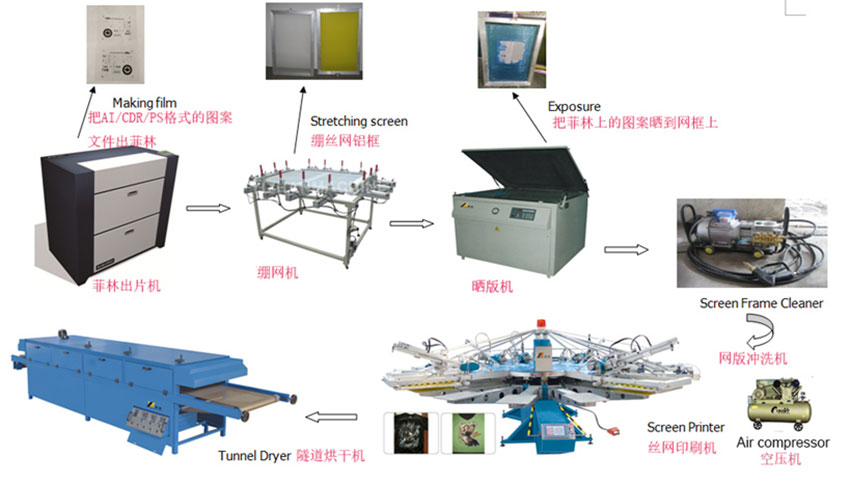

印刷流程:
還需要其他相關的輔助設備

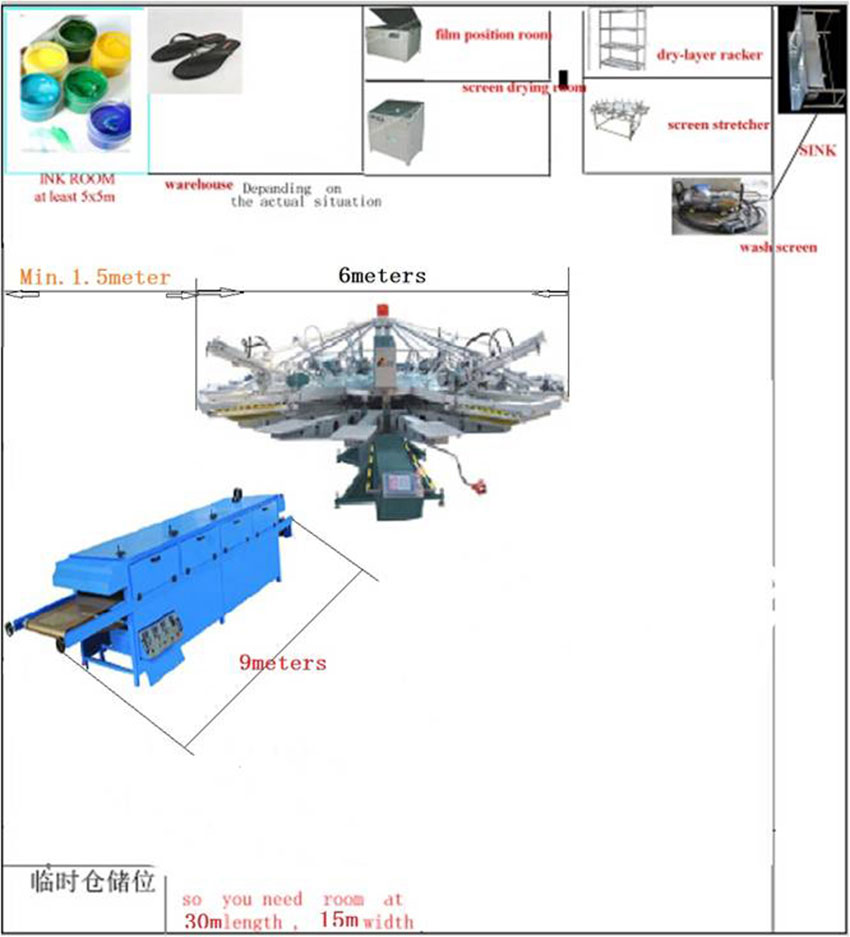

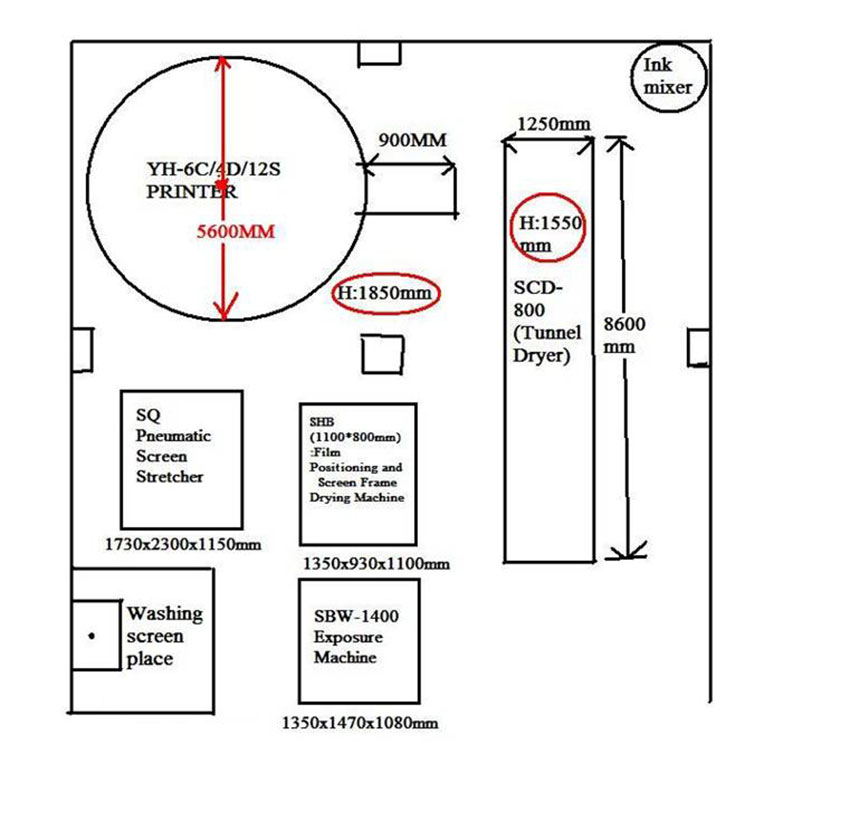

車間布局:

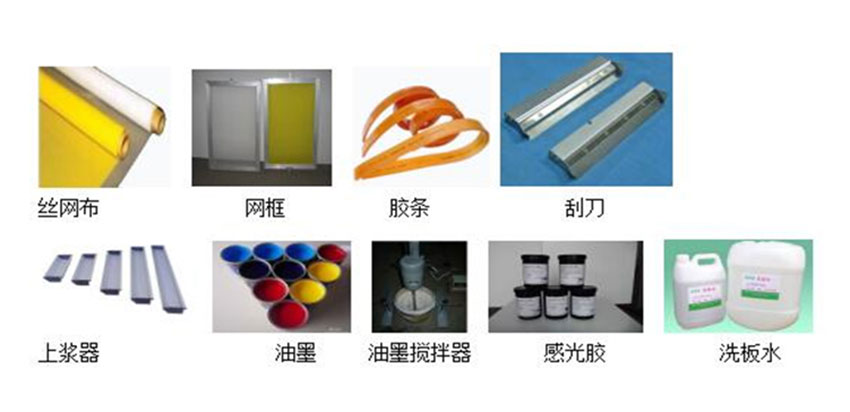

相關耗材和設備:

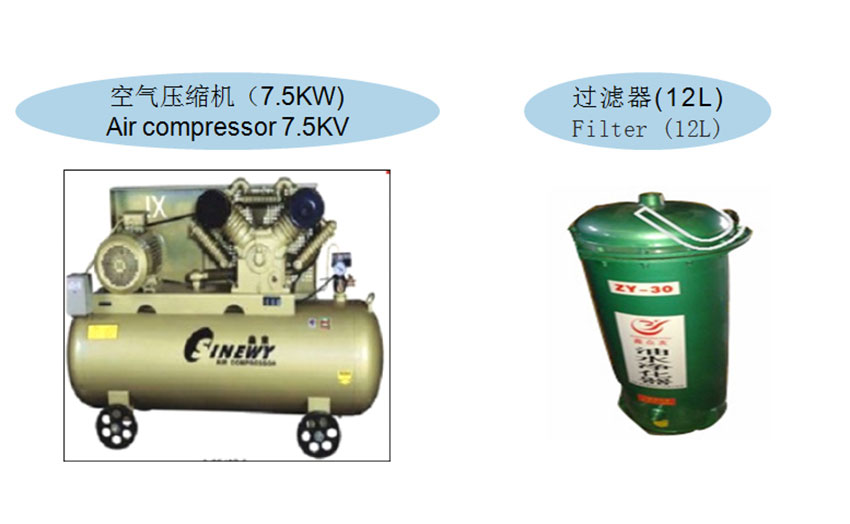

本機需配合空壓機和空氣過濾器，還需要其他相關的輔助設備

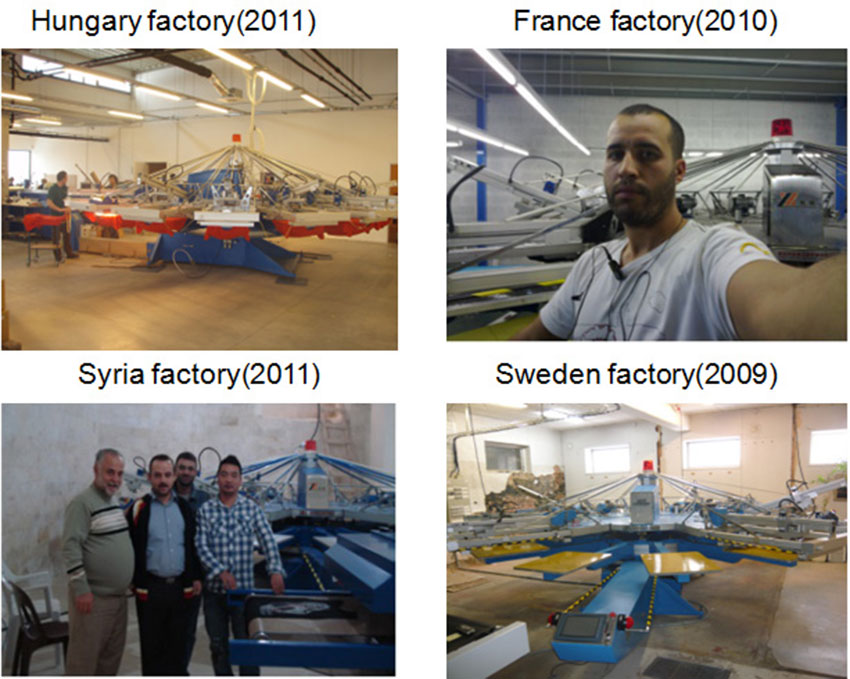

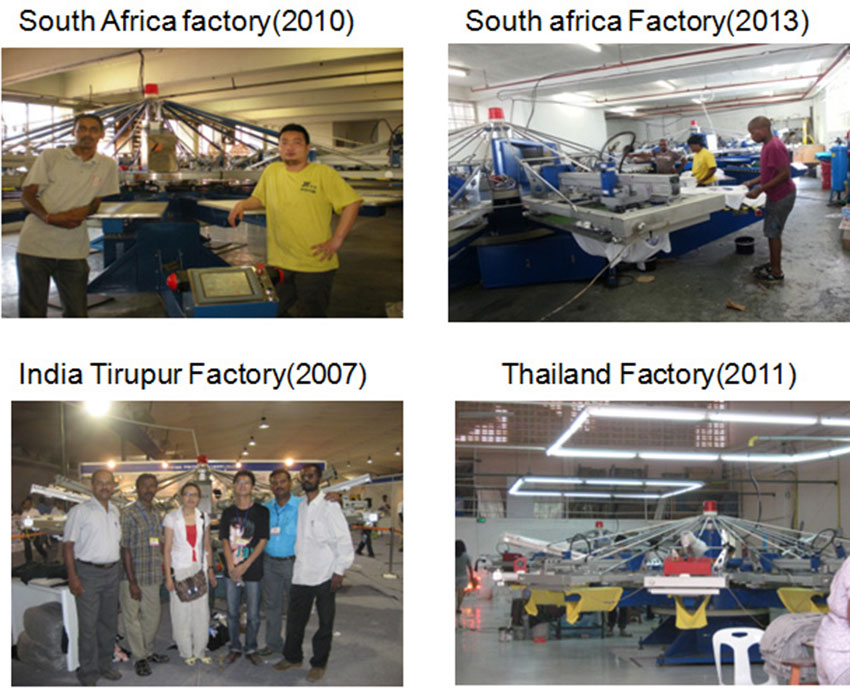

客戶圖片:
